- Призначення контролера: TP4056 та DW01 для захисту акумулятора від перерозряду та перезаряду;
- Режим заряджання: лінійна 1%;
- Струм зарядки: до 1А (налаштовується);
- Точність заряджання: 1.5%;
- Вхідна напруга: 4.5 – 5.5В;
- Напруга повного заряду: 4.2В;
- Індикатори: червоний – заряджання, синій (у деяких версіях зелений) – заряджання закінчено;
- Вхідний роз'єм: USB або контакти для припаювання проводів;
- Діапазон температур: -10 до +85 °С;
- Захист від переполюсування: ні;
- Захист від перезаряджання: 4.30±0.050 В;
- Захист від перерозряду: 2.40±0.100;
- Вага : 5 г;
- Розміри плати: 25×17×4 mm.
Опис

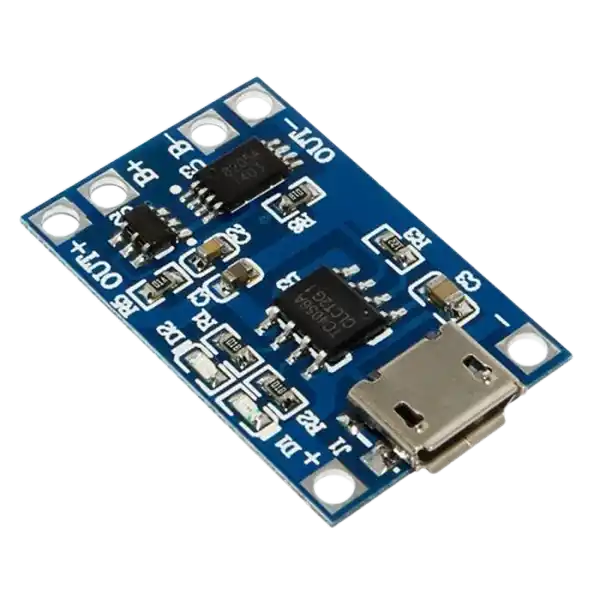

Модуль заснований на чіпі TP4056 – контролері зарядки Li-Ion та Li-Po акумуляторів на 3.7В із вбудованим термодатчиком, це завершений виріб з лінійним зарядом за принципом постійної напруги/постійного струму для одноелементних літій-іонних акумуляторів.
Контролер виконаний в корпусі SOP-8, має на нижній поверхні металевий розсіювач не з'єднаний з контактами, дозволяє заряджати акумулятор струмом до 1000 мА (залежить від резистора струмозадавчого). Потребує мінімум навісних компонентів. Насправді TP4056 більш наворочена модифікація чіпа TP4054.
TP4056 автоматично завершує цикл зарядки при досягненні напруги на ньому 4.2В та зниженні струму заряду до 1/10 від запрограмованої величини. Модуль має індикацію процесу заряджання. У момент заряду світиться червоний світлодіод, а коли батарея буде повністю заряджена, засвітиться синій світлодіод, червоний при цьому згасне.
Крім контролера зарядки ТP4056 на платі додані два чіпи DW01 (схема захисту) та ML8205A (здвоєний ключ MOSFET), служать захисту акумулятора від перерозряду, перезаряду, перевантаження і короткого замикання.
Модуль TP4056 чудово підходить для портативних пристроїв. Якщо в Ардуїному проекті потрібна повноцінна зарядка Li-ion акумуляторних батарей з можливістю підключення навантаження та із захистом від згоряння, то ця плата заряду повністю впорається із цим завданням.
Модуль має наступні роз'єми:
- Роз'єм microUSB - основний інтерфейс для підключення вхідного живлення
- Контакти "IN +" і "IN-" - додатковий інтерфейс для підключення вхідного живлення
- Контакти "B +" і "B-" - контакти для підключення акумулятора
- Контакти "OUT +" і "OUT-" - контакти для підключення активного навантаження
Резистор PROG (R3) — Програмування струму заряджання (1.2к - 10к); Постійний струм зарядки та контроль напруги зарядки вибираються опором резистора. Для всіх режимів заряджання зарядний струм може бути виведений з формули:
| Струм зарядки налаштовується заміною резистора R3 (1,2кОм) | |
|---|---|
| Резистор (кОм) | Струм заряду (mA) |
| 30 | 50 |
| 20 | 70 |
| 10 | 130 |
| 5 | 250 |
| 4 | 300 |
| 3 | 400 |
| 2 | 580 |
| 1,66 | 690 |
| 1,5 | 780 |
| 1,33 | 900 |
| 1,2 | 1000 мА (за замовчуванням) |
